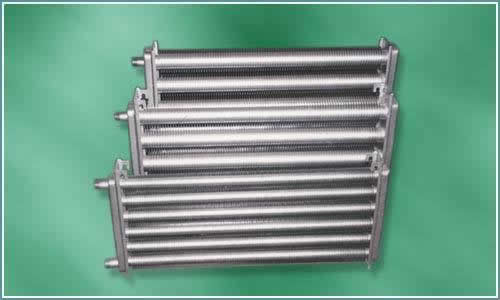

钢制高频焊翅片管散热器相关要求
高频翅片管的翅片间距:6~7mm,翅片高度>15mm;
高频焊接的焊合率:>85%,金属热强度≥1W/(kg?C)。
散热器内芯上的翅片管,通常都采用串联连接的,不同管径、不同长度的散热器内芯,很难用统一的散热器阻力系数来表示。这一点与其他散热器不同。
翅片管钢制散热器用于双管系统时,因为水量不大,连接支管口径较小。多数规格的翅片管都可选用。用于单管系统时,连接支管的口径要满足整个支管上所有散热器的循环水量,管道口径会比双管系统大,特别是高层建筑的单管顺序式系统,当立管口径超过翅片管口径时,散热器内芯的阻力便会突显出来。我们在进行单管系统散热器的选择计算时,千万不要忘记对翅片管口径进行校核。尽量选择翅片管口径大于连接管的散热器内芯。以免因串联翅片管口径小、组数多,立管阻力过大出现系统失衡,影响正常使用的情况。
